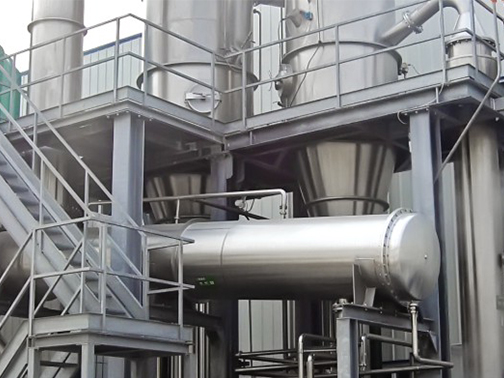

强制循环式蒸发器

各效蒸发器、各效分离器、冷凝器、循环泵、效间泵、真空及排水系统、分汽缸、操作平台、电器仪表控制柜及阀门、管路等系统组成。



应用领域:

强制循环式单效、双效、三效及多效蒸发器,适用于高浓缩、高粘度,含不溶性固形物等食品、制药、化工、生物工程、环保工程、废液回收等行业进行低温浓缩。

工作原理 设备特点 技术参数

蒸发的物料在设备内的循环主要依靠外加动力所产生的强制流动。循环速度一般可达1.5-3.5米/秒。传热效率和生产能力较大。原料液由循环泵自下而上打入,沿加热室的管内向上流动。蒸汽和液沫混合物进入蒸发室后分开,蒸气由上部排出,单效蒸汽进入冷凝器冷凝,不凝气排出。流体受阻及重力落下,经圆锥形底部被循环泵吸入,再进入加热管,继续循环。单料物料蒸发到所需要的浓度,由出料口排出,多效蒸发会进入下个效体加热室内循环蒸发到所需要的浓度,由出料口排出。

1.全套系统设计合理美观、运行稳定、高效节能,蒸汽耗量低。

2.浓缩比大,强制循环式,使粘度较大的料液容易流动蒸发,浓缩时间短。

3.特殊设计经简单操作可实现切换改效,以适应不同产品的生产。

4.蒸发温度低,热量得到充分利用,料液受热温和,适用于热敏性物料的浓缩。

5.蒸发器通过强制循环,在管内受热均匀,传热系数高,可防止"干壁"  现象。

6.料液进入分离器再分离,强化了分离效果,使整体设备具有较 大的操作弹性。

7.整套设备结构紧凑,占地面积小,布局简单流畅,代表了大型成套蒸发设备的发展方向。

8.连续进出料,料液液位与所需浓度可实现自控。

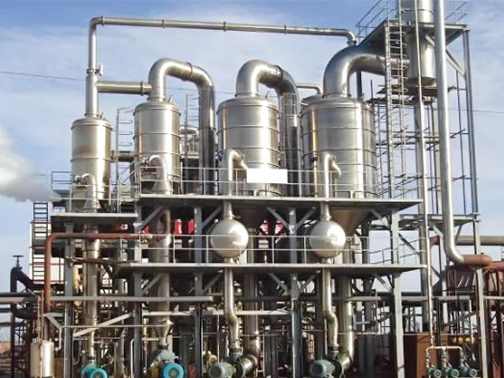

三效强制循环式蒸发器
型号规格:SNQZ-XX
XX-水份蒸发量(L/h):6000、8000、12000、15000、
18000、36000、46000、55000、75000、90000、110000

双效强制循环式蒸发器
型号规格:SNQZ-XX
XX-水份蒸发量(L/h):4000、5000、8000

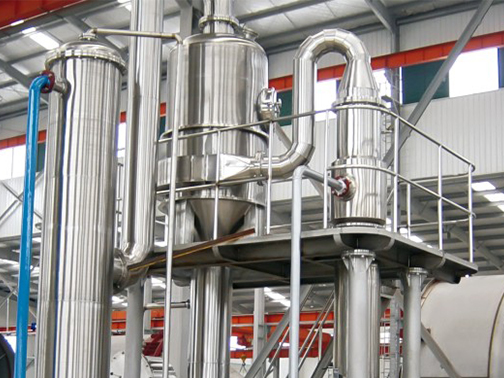

单效强制循环式蒸发器
型号规格:SNQZ-XX
XX-水份蒸发量(L/h):1000、1500、2000


 型号

CHFC-2-3

CHFC-2-5

CHFC-2-10

CHFC-2-20

CHFC-2-30

 水份蒸发量Kg/h

 3000

5000

10000

20000

 30000

 蒸汽消耗量(t/hr

 1.2-1.65

2-2.75

4-5.5

8-11

12-1.6.5

 蒸汽压力Mpa

0.4-0.8

 蒸汽蒸发量(吨)



1.8-2.5
